去看看视频，这两节课都是昂！！！
- xv6 的系统调用实现：大家听得一头雾水，但留了个印象
- ecall 指令：跳转到 trampoline 代码
- 保存所有寄存器到 trapframe
- 使内核代码能够继续执行
本次课回答的问题
- Q: 为什么要这么做？
本次课主要内容
- 上下文切换的原理与实现
处理器的虚拟化
今天借助代码回答一个根本性的问题
为什么死循环不能使计算机被彻底卡死？
原理上
- 硬件会发生中断 (类似于 “强行插入” 的 ecall)
- 切换到操作系统代码执行
- 操作系统代码可以切换到另一个进程执行
实际上
- 到底是如何发生的？
- 上一次课调试了代码，有了第一印象
- 今天再补充一些细节
1 | |
在我们的应用程序(用户程序)，其实还好，不会对操作系统进行破坏。但是如果是操作系统里面出现这样的bug，由于操作系统本身具有对于系统的整体的控制权，导致很危险！！！

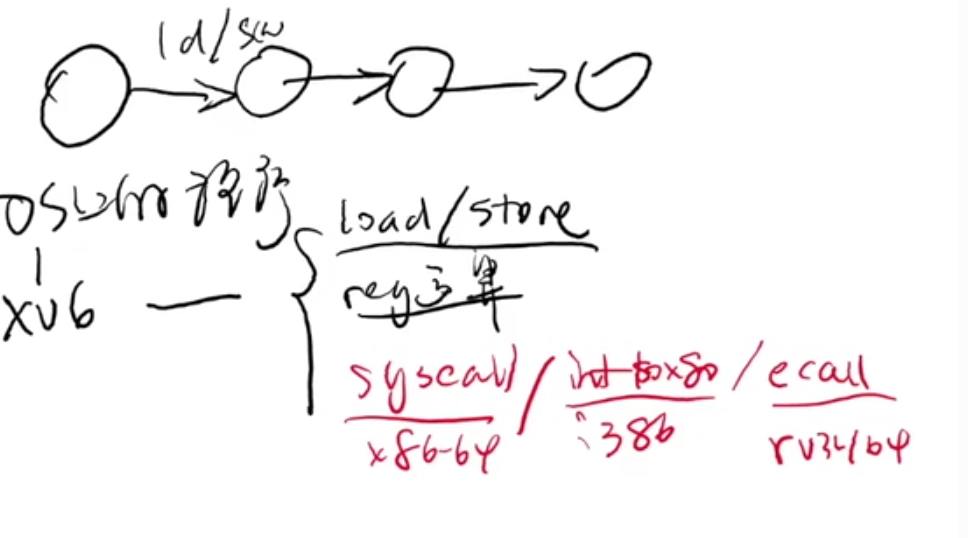

- 程序的类别：
- 操作系统-管理程序状态机的集合：
- OS的分时复用：
虚拟化：操作系统做的所有的事情，我的进程是看不到的。例如我在shell里面，编程模型里面，我是拥有计算机所有的资源的昂（寄存器和内存等），虚拟出了一个操作系统世界。
热身：协程库
1 | |
positive_integers() 并不是 “调用” 它执行
- 而是返回一个 generator
- generator 可以调用，到 yield 后 “封存” 状态
- 我们用这个特性实现了 model-checker.py
操作系统层面，这个yield，就是操作系统自动帮助我们插入的。分时嘛，隔一段时间，就出发一次，yield一下，本质就是这样昂！！！
我们同样也可以在 C 里这么做
call yield1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
切换到另一个执行流
- 所有执行流共享内存
- 拥有独立的寄存器和堆栈
> Yield: snapshot and switch
>
> 把寄存器瞬间的现场状态保存下来，然后切换到另外一个寄存器现场。
## 复习：程序的状态
- 进程是什么？
> pmap可以看到进程的一些内容（内存映射）
>
> 进程如何切换？xv6可以看到昂，运行的进程和对应的代码昂！！！ -> 看视频，34min的位置左右。
>
> 进程是用到的内存+寄存器组，假设内存无限大，只要保持寄存器组到内存，从内存恢复别的进程的寄存器组
- 进程切换：
- xv6程序：
> 无非就是内存+寄存器！！！
寄存器
- 32 个通用寄存器 + \$pc
- \$x0 (\$zero), \$x1 (\$ra), ..., \$x31
------
内存
- \$satp “配置” 出的地址空间
- QEMU: info mem 查看
- 再次调试 initcode
------
持有的操作系统对象 (不可见)
- 程序只能看见 “文件描述符” (系统调用返回值, a0, syscall.c)
- 回顾 [minimal.S](https://jyywiki.cn/pages/OS/2022/demos/minimal.S)
---
- 程序的状态：
> CPU无非就是取出mem[$PC]执行！！！
## 虚拟化：状态机的管理
寄存器组 (\$x0...\$x31, \$pc) 只有一份，物理内存也只有一份
- 寄存器的虚拟化：我们可以把寄存器保存到内存
- 内存的虚拟化：\$satp 的数据结构
------
操作系统代码最重要的 invariant (假设单处理器)
- **操作系统代码开始真正 “处理” 系统调用/中断时，所有进程的状态都被 “封存” 在操作系统中**
- 可以通过 `struct proc` 里的指针访问 (`struct trapframe`)
- 中断/异常处理的一小段代码需要保证这一点
- 中断返回时，把进程的状态机 “恢复” 到 CPU
> 保存到 trapframe 里面然后根据 a7 寄存器执行系统调用顺便执行调度，下面这个就是封存！！！封存好了之后，跳转到操作系统代码，操作系统schedule，也就是从下面“封存”的状态机中，选一个出来！！！恢复状态到CPU上 -> 这就是我们所说的上下文切换！！！
>
> 上下文切换：操作系统是不应该“入侵”状态机的，状态机都应该封存下来，操作系统选择执行其他的状态机而已。
>
> Xv6具体的代码切换，视频58min左右，建议康康昂！
## 状态的封存：Trivial 的操作系统实现
- Trapframe:
> 可以看到，封存到对应的p的数据结构里面啦！！！“封存”这样子，才算理解透彻了！！！
用最直观的 “封存” 方式。
- **直接都保存到内存**
- 假设操作系统代码直接 “看到” 所有物理内存 (L1)
```c
struct page { int prot; void *va, *pa; }
struct proc {
uint64_t x1, x2, ... x31;
struct page pages[MAXPAGES];
};保存：把 x1, …, x31 保存到当前的 proc 即可
- 就满足了 “状态机封存” 的 invariant
恢复：把 pages 送到 $satp 对应的数据结构里
- 通常我们是把这个数据结构准备好，只要一个赋值就行
状态的封存：体系结构相关的处理
x86-64
- 中断/异常会伴随堆栈切换
- 通过 TSS 指定一个 “内核栈”
- 中断前的寄存器保存在堆栈上 (典型的 CISC 行为)
- 感受一下有多复杂
- 这块空间可以顺便用来保存寄存器
- 参考 AbstractMachine (trap64.S; x86-qemu.h)
- 通过 TSS 指定一个 “内核栈”
xv6 (不限于 RISC-V)
- 把进程的 trap frame 分配到固定地址 (通过 $stap)
- trap frame 保存在 $sscratch
- 保存完毕后切换到内核线程执行 (包括堆栈切换)
再次调试系统调用
ecall 指令的行为
- 关闭中断
- 复制 $pc 到 $sepc
- 设置 $sstatus 为 S-mode，$scause 为 trap 的原因 (ecall, 8)
- 跳转到 $stvec (S-mode trap vector)
ecall 时额外的系统状态
- $satp 控制了 “虚假” 的地址空间
- 进程访问内存时仿佛戴了 VR
- $sscratch 保存了进程的 trap frame 地址
- 均由操作系统设置
OS没有戴VR，它看到的就是真实的世界昂，真实的物理地址空间！！！可以访问所有的物理地址空间昂！！！
进程戴了一个VR，SATP指向了一个数据结构，也在物理内存里面。SATP指向的物理内存里面的数据结构，维护了一个映射，也就是右边标黄的那一部分（SATP就像是那个VR昂！！！）
进程不能访问SATP，Stvec之类的寄存器，这些都是系统寄存器。OS会把这些寄存器都配置好，给进程戴上VR，让进程以为，自己在独占CPU在执行。借助硬件的分页等机制啊，实现的（虚拟页表），trick！！！
Trampoline 代码完成的工作
把寄存器保存到 trap frame
- 全靠 (struct trapframe *)$sscratch 寄存器
切换到内核线程
- 堆栈切换: $sp ←
tf->kernel_sp - 设置当前处理: $tp ←
tf->kernel_hartid - 设置页表: $satp ←
tf->kernel_trap- xv6: 与物理内存一一映射
- 通过 info mem 查看内核线程的地址空间映射
- 低位的内存是 PLIC (0xc000000) 和 UART (0x10000000)
- 物理内存一一映射 (A = Access, D = Dirty, xv6 中不使用)
- 跳转到处理程序
tf->kernel_trap执行
调用 usertrap() 后的系统状态
所有进程都被 “封存”
- 通过
struct proc就可以找到寄存器、内存、操作系统对象、…… - 进程对应的 “内核线程” 开始执行
- L2 - Kernel Multithreading
- 从另一个角度，“进程” 就是拥有了地址空间的线程
操作系统代码可以为所欲为
- 修改任何一个状态机
- 例如，执行系统调用
- 执行系统调用时可能发生 I/O 中断
- 将任何另一个状态机调度到处理器上 (userret)
小结：状态机的封存
在执行完 “寄存器现场保存” 之后
- 操作系统处于 “invariant 成立” 的状态
- 每个进程的状态机都被 “封存”
- 能被操作系统内核代码访问
- xv6:
struct proc
- xv6:
- 操作系统可以把任何一个状态机 “加载” 回 CPU
- 恢复寄存器和 $satp，然后 sret (保持 invariant, 包括 $scratch)
因为被封存，我们的处理器可以选择把任何一个状态机恢复
- 机制：允许在中断/异常返回时把任何进程加载回 CPU
- 策略：处理器调度 (下次课)
总结
本次课回答的问题
- Q: 操作系统是如何完成进程之间的切换的？
Take-away messages
进程切换需要OS介入，整个切换过程消耗较多的CPU时间，这个时间可以执行几百个普通指令
进程切换的性能，不用考虑，一面中cpu能执行10几个G条语句
- “操作系统是中断处理程序”
- ecall 后执行 trampoline 代码 (操作系统控制)
- 进入系统调用后，就完全是状态机 (取 mem[$pc] 指令执行)
- “操作系统是状态机的管理者”
- 操作系统持有所有物理页面 (通过 $stap 任意映射)
- 用数据结构 (struct proc) 表示进程对象
- 进程的页面 (包括 trapframe) 实现状态的封存
- ecall → invariant (状态机被封存) → schedule → sret
- “操作系统给CPU戴上VR眼睛，CPU完全被操作系统控制住了。操作系统能看到的东西，就是进程能看到的东西。虚拟化！！！”
虚拟化的结果 ->
对于进程来说，进程独占CPU执行。
对于CPU来说，CPU只能看到进程看到的东西，当前只执行一个进程，被进程绑定住了。
